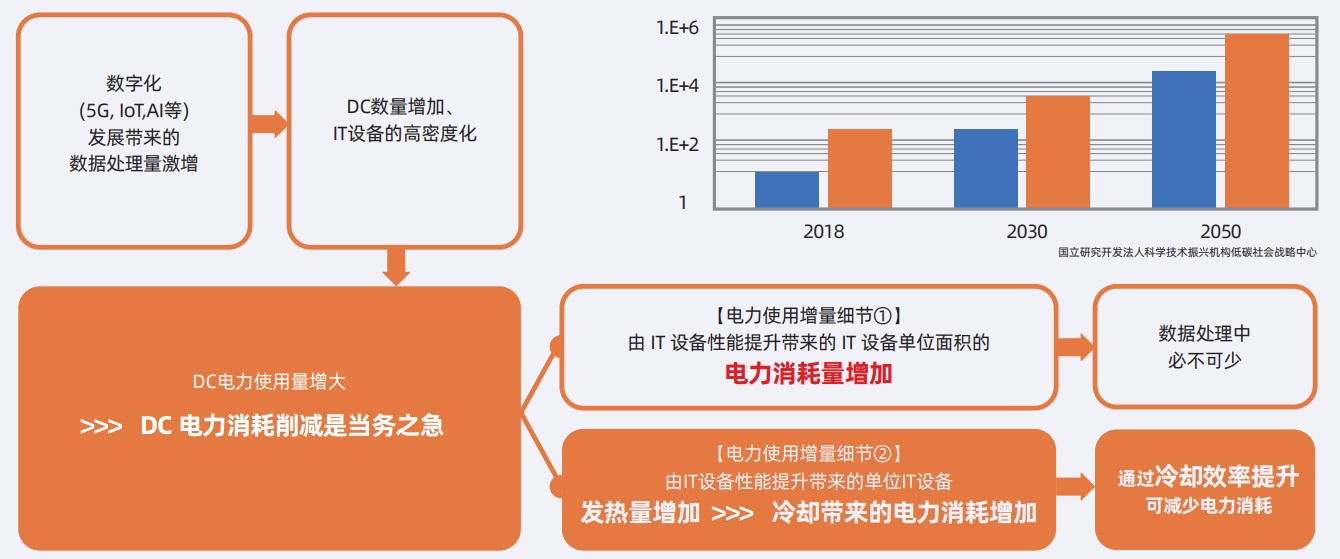

数据通信量及DC电力消耗全球预测>数据通信量ZB\DC电力消耗TWh
冷却系统最优化
·根据DC要求和环境选择服务器冷却系统为了热管理高效化·提升能源效率·保证DC可靠性冷却系统需最优化
·迄今为止，常规的冷却方式为风冷，但随着数据量激增、设备的高性能、高密度化，对于冷却效率更高的水冷、液冷需求逐步攀升
|
|
无冷却 |
风冷 |
水冷 |
液冷 |
|
设置场所 |
无限制 |
无限制 |
无限制 |
根据消防法 |
|
必要空间 |
小 |
大 |
中 |
中 |
|
重量 |
轻 |
较重 |
较重 |
重(实用没有问题) |
|
冷却效率 |
0% |
约30% |
85% |
90% |
|
PUE |
2.0以上 |
约2.0 |
约 1.1 |
约1.05 |
|
故障频率 |
易故障 |
易故障 |
易故障 |
不易故障 |
|
示意图 |
|
|
|
ENEOS IX
IMMERSION COOLING FLUID
Type C Type H Type Z
冷却效率更出色 综合性能出色 更安全
|
项目 |
单位 |
OCP 规范范 |
①Type C |
②Type H |
③Type Z |
|
特点 |
低粘度 |
低粘度 |
高闪点 |
||
|
密度 |
g/cm³ |
<2.000 |
0.831 |
0.809 |
0.809 |
|
运动粘度(40℃) |
mm²/s |
一 |
8.10 |
9.19 |
11.46 |
|
闪点 |
℃ |
≥150 |
170 |
196 |
210 |
|
酸值 |
Mg*KOH/g |
<0.01 |
0.01 |
0.01 |
0.01 |
|
比热容(25℃) |
kJ/ kg·K |
1.83 |
1.97 |
1.98 |
|
|
导热系数(25℃) |
W/m·K |
一 |
0.148 |
0.143 |
0.155 |
|
体积电阻率(25℃) |
TΩ·m |
一 |
>1 |
>1 |
>1 |
|
CFP |
正常 |
正常 |
正常 |
ENEOS的添加剂配方技术，实现了比普通PAO更高的氧化稳定性

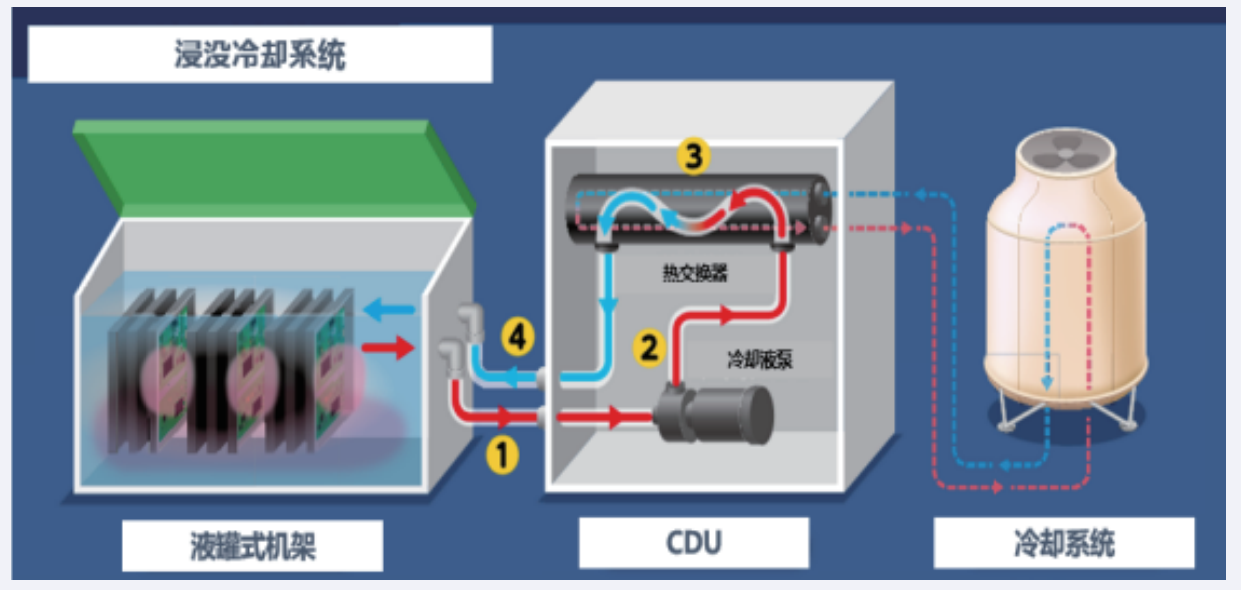

单相式浸没冷却系统工作原理
①被服务器废热(板上IC芯片产生的热量)加热后的冷却液从机架顶部排出。
②通过冷却液泵(循环泵)将升温后的冷却液抽出。
③利用经冷却设备(冷却塔、冷水机组等 )冷却的水进行热交换。
④经热交换冷却后的冷却液回流至机架。
液浸冷却系统的益处
节电化

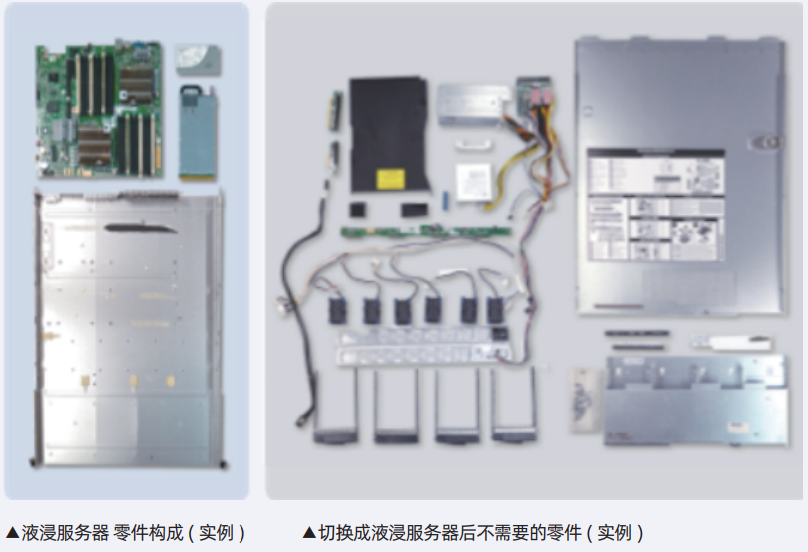

服务器的CPUFAN和 PSUFAN的去除/无效化>>>服务器自身电力消耗削减10~20%
性价比提升
保护 CPU高负荷运转时的温度比风冷更低>>>可维持高负荷状态下的持续运转
·服务器硬件故障率降低
消除风冷条件下的3大故障诱因
(1)FAN震动带来的故障
>>>因全部去除，不会发生震动
(2)局部过热故障
>>>全部浸于液体中，均匀冷却，很难发生局部过热
(3)灰尘附着带来的短路
>>>基板表面有油膜保护，不会受灰尘影响
·静音效果
与风冷服务器房相比，噪音等级大幅降低
